串联电抗器系列

串联电抗器

产品概述

与过谐型电容器串联组成调谐型无功功率补偿设备,保护电容器,防止谐波放大,吸收部分谐波电流,起一定的滤波作用,串联电抗器的选取要根据系统的谐波频谱,串联电抗器必须和过谐型电容器串联适用。



产品应用

串联电抗器,里面通过的是交流电,它的作用是与功率因数补偿电容器串联,对稳态性谐波(5、7、11、13 次)构成串联谐振。通常有电抗率4.5~6%电抗器,对5 次谐波通常电抗率为6%属于高感值电抗器,对3 次谐波通常电抗率为12~13%,对2 次谐波通常电抗率26~27%属甚高感值电抗器。
接入串联电抗器,电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈ -d = 即运行电压升高6%,工作电流也随之大约6%。运行经验 认为,装有串联电抗器的电容器容量占2/3及以上时,则不会产生谐 波谐振,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。

技术规格

1. 工作电压:220VAC-1140VAC
2. 工作电流:5A-600A
3. 工作频率:50/60Hz.
4. 电抗率:6%、7%、14%
5. 绝缘等级:class F,H
6. 使用环境:-10…+45 ℃,额定值不会降低。最高可达+55℃,
                    在45℃以上,每升高1℃,额定电流降低2%
7. 防护等级:IP00-IP22
8. 最大电流:1.5×额定电流,持续60S
9. 噪      音:≤65dB
10. 温      升:≤70K
11.抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
12.绝缘电阻:1000VDC绝缘阻值≥100MΩ
13.海拔高度不超过2000米。
14.运行环境温度-25℃~+45℃,相对湿度不超过90%。
15.周围无有害气体,无易燃易爆物品。
16.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
17.执行标准:
                     IEC289:1987电抗器
                     GB10229-88电抗器(eqvIEC289:1987)
                     JB9644-1999半导体电气传动用电抗器。

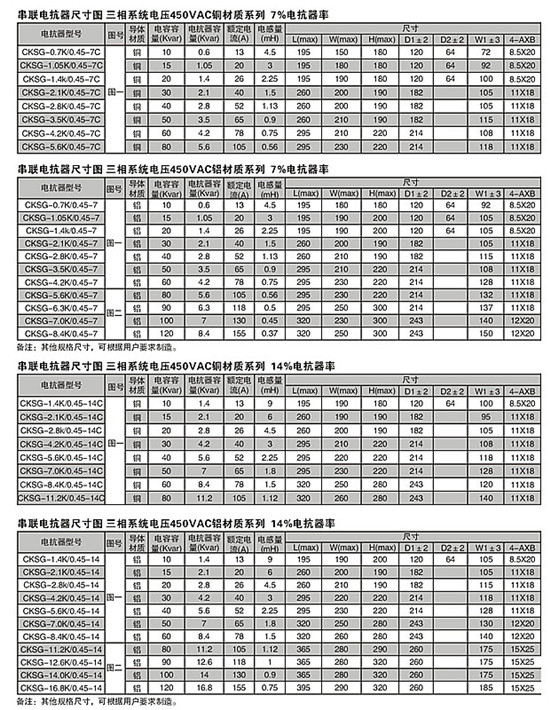

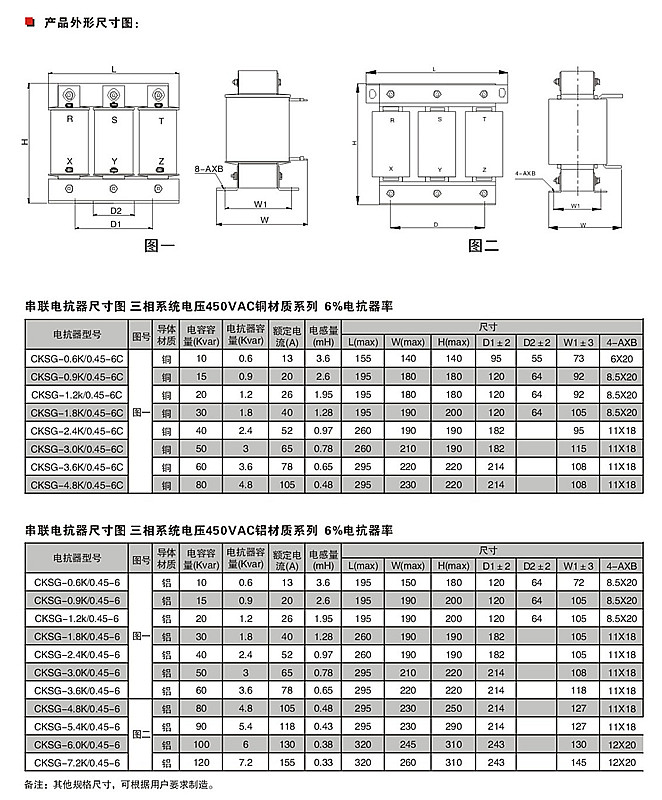

产品尺寸
