煤矿用隔爆型变压器箱概述

1.1 用途和适用范围：

KBG系列煤矿用隔爆型变压器箱采用高品质绝缘材料包封技术。高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

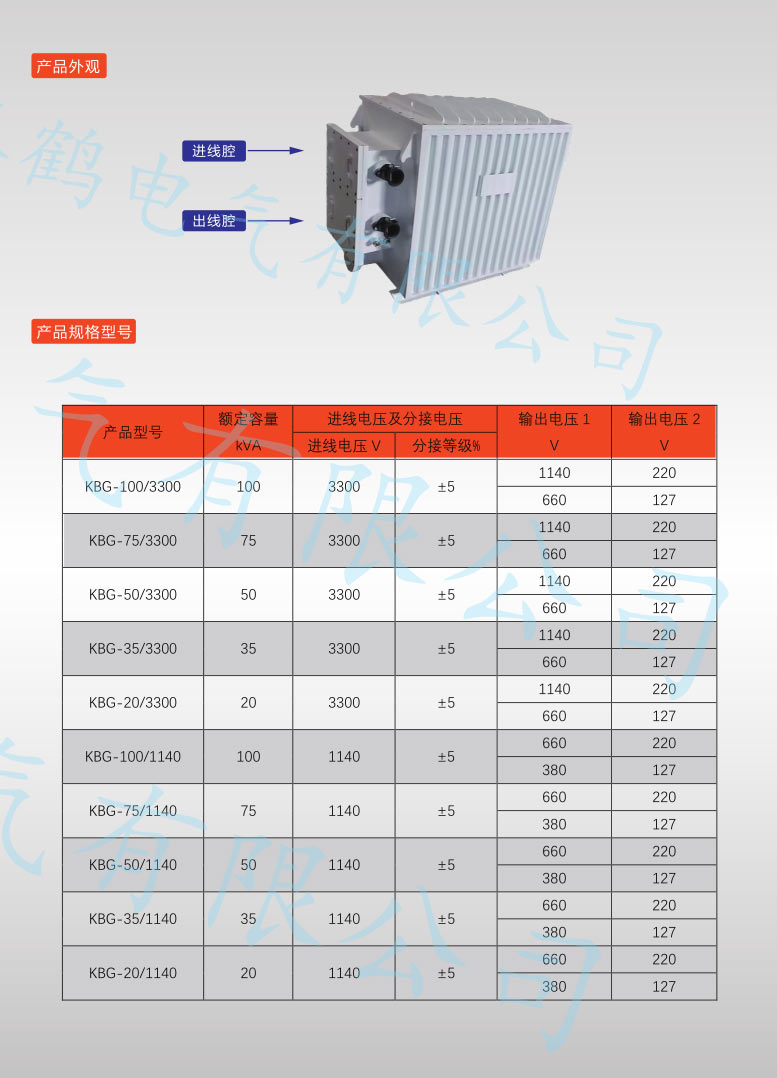

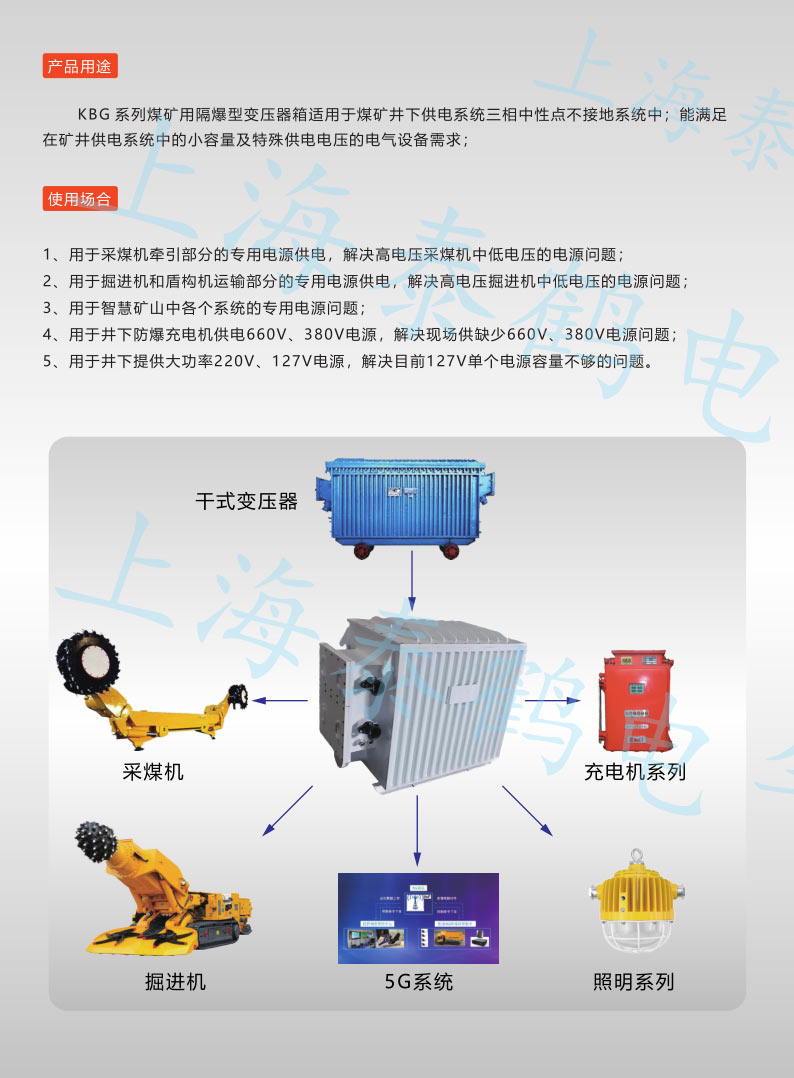

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将3300V、1140（660）V电源转换成1140（660）V、660（380）V、127V煤矿井下所需的低压电源，作综合机械化采煤电源之用。

1.2 使用条件：

a) 海拔不超过 1000m；

b) 环境温度：最高气温 40℃，最低气温-20℃；

c) 空气相对湿度：不大于 95﹪（﹢25℃时）；

d) 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；

e) 无强烈颠簸、震动和与垂直面的斜度不超过 15°的环境；

f) 无足以腐蚀金属和破坏绝缘的气体和蒸汽；

g) 无滴水的场所；

h) 电源电压的波形近似于正弦波；

i) 三相电源电压近似对称。

1.3 执行标准：

GB/T 3836-2021 爆炸性环境

GB/T8286-2017 矿用隔爆型移动变电站

Q/SHTH 019-2024 煤矿用隔爆型变压器箱

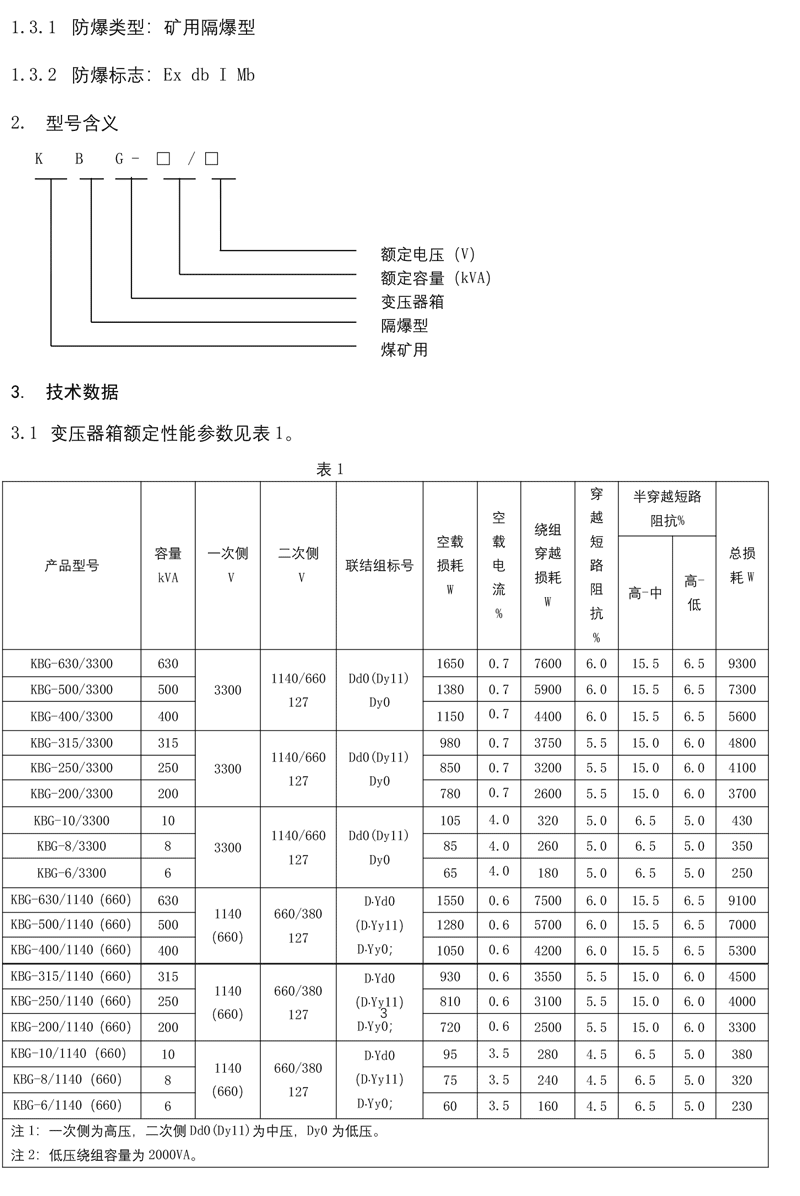

3.2 变压器箱温升限值

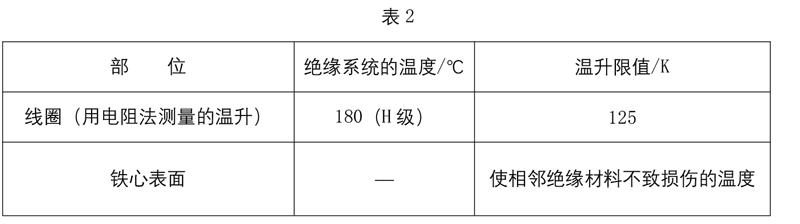

3.2.1 运行在海拔和环境温度符合用途和适合范围规定的条件。其线圈和铁心表面的温升不超过表 2 所列的限值。

3.2.2 当运行地点的环境温度超过规定时，则线圈的温升限值应降低。

超过的温度小于或等于 5℃，降低 5K；

超过的温度大于 5℃但小于或等于 10℃，降低 10K；

超过的温度大于 10℃，温升限值由制造厂和用户协商确定。

3.2.3 当运行地点海拔超过 1000m，但试验地点海拔不超过 1000m，则表 4 中线圈的温升限值，

按超过 1000m 的高度部分以每 500m 为一级降低 2.5%。

当运行地点海拔不超过 1000m，但试验地点海拔超过 1000m，则测得的温升，按超过 1000m的高度部分以每 500m 为一级降低 2.5%。

当用户提供的高海拔运行地点的环境温度比规定的有所降低，并且符合每升高 1000m 降低 5K 或更多时，则变压器的线圈温升限值不予校正。

3.3 绝缘水平

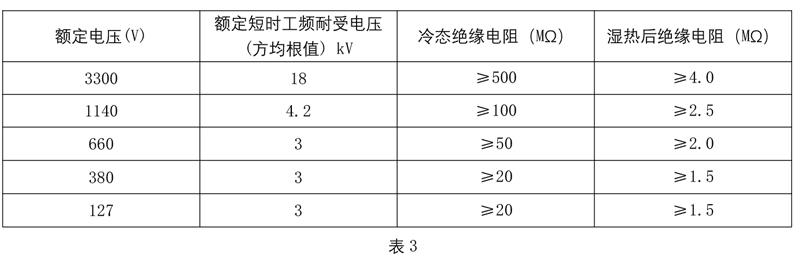

3.3.1 运行在海拔不超过 1000m 处的干式变压器，其绝缘水平按表 3 的规定。

3.3.2 当变压器已全部耐受了按表 3 规定的绝缘试验，而在其后进行重复试验时，则试验电压须降低到表 3 规定值的 85%。

3.3.3 变压器在海拔 1000m～3000m 之间的地区运行，但在海拔不超过 1000m 的地点试验，则其额定短时工频耐受电压以表 3 为基础，按超过 1000m 的高度以每 500m 为一级增加 6.25%。

4. 结构特征

变压器为 H 级绝缘，冷却方式为空气自冷，器身安装在隔爆箱体内。箱体采用钢板焊制而成，两侧面采用瓦楞状钢板结构以增加散热面，端面一侧分别为进、出接线盒。箱体和箱盖之间设有隔爆接合面。

4.1 变压器箱体上部焊有四个大吊板供整体起吊之用，起吊时钢索与垂线夹角不得大于 30°，四角吊攀必须同时使用。箱盖上部各两个小吊板为在检修和装配时起吊箱盖用。

4.2 箱体靠铭牌侧焊有外接地螺栓，并焊有接地牌“ ”供连接地线之用。

4.3 箱体顶部上盖内测设有分接线盒，如需变换高压线圈分接电压时，切除高低压侧电源后，打开上盖盖，即可在箱壳内部分接线板上变换连接片位置，联接片所在位置及对应的电压值见表 4。

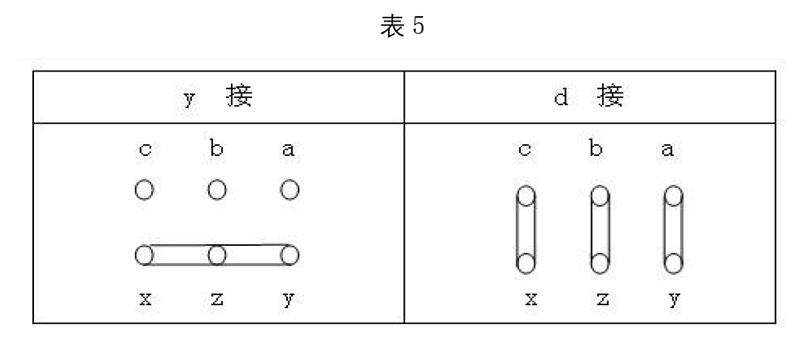

4.4 变压器出线腔设有星——三角转换接线板。切除电源后，打开出线腔盖即可在接线端子上变换联结组，其联接方法如表 5。

5.控制运行的温度

5. 在各种容量变压器器身上部，都设有热敏元件（PT100），用来控制变压器允许运行的温度，用户可通过接线腔端子引出。

6. 安装与调试

6.1 变压器安装前应仔细检查，在运输过程中是否有损坏，螺栓是否有松动。

6.2 检查出厂文件是否齐全，并查看铭牌及线路图，仔细核对容量、电压、联结组别等电气参数是否符合实际要求。

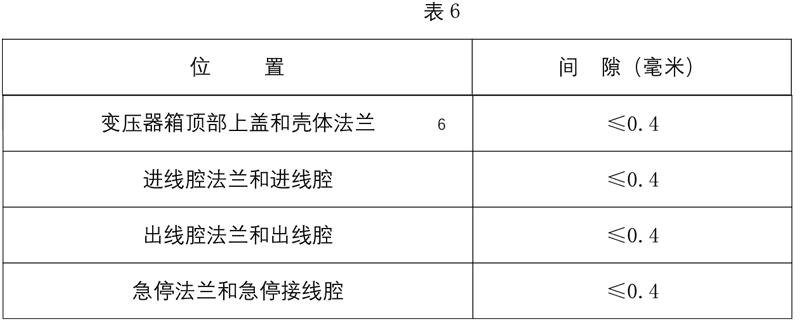

6.3 变压器为隔爆型电气设备，安装前应检查各隔爆间隙，符合表 6 要求，方可投入运行。

6.4 安装条件及安装的技术要求，除满足 1.2 的要求外还应满足：

6.4.1 安装地点保持良好通风；

6.4.2 安装按《煤矿安全规程》中规定；

6.4.3 变压器的净空尺寸：

a) 变压器外壳突出部分与巷帮支护、栏杆和移动矿车之间的距离不得小于 0.3m,

b) 变压器人行道和检查通道的宽度不小于 0.7m,

c) 变压器最高点与顶板或支架的最低点的距离不小于 0.25m,

d) 变压器有操作空间。

6.5 安装程序、方法及注意事项：

6.5.1 变压器放置平地即可，无需固定；

6.5.2 注意各进出电缆应压紧和密封，所有电气连接接触良好、可靠，并压紧，电缆导线前端应焊接接线端子；

6.5.3 检查各电缆线接线是否正确，检查各零部件是否装配齐全、正确。

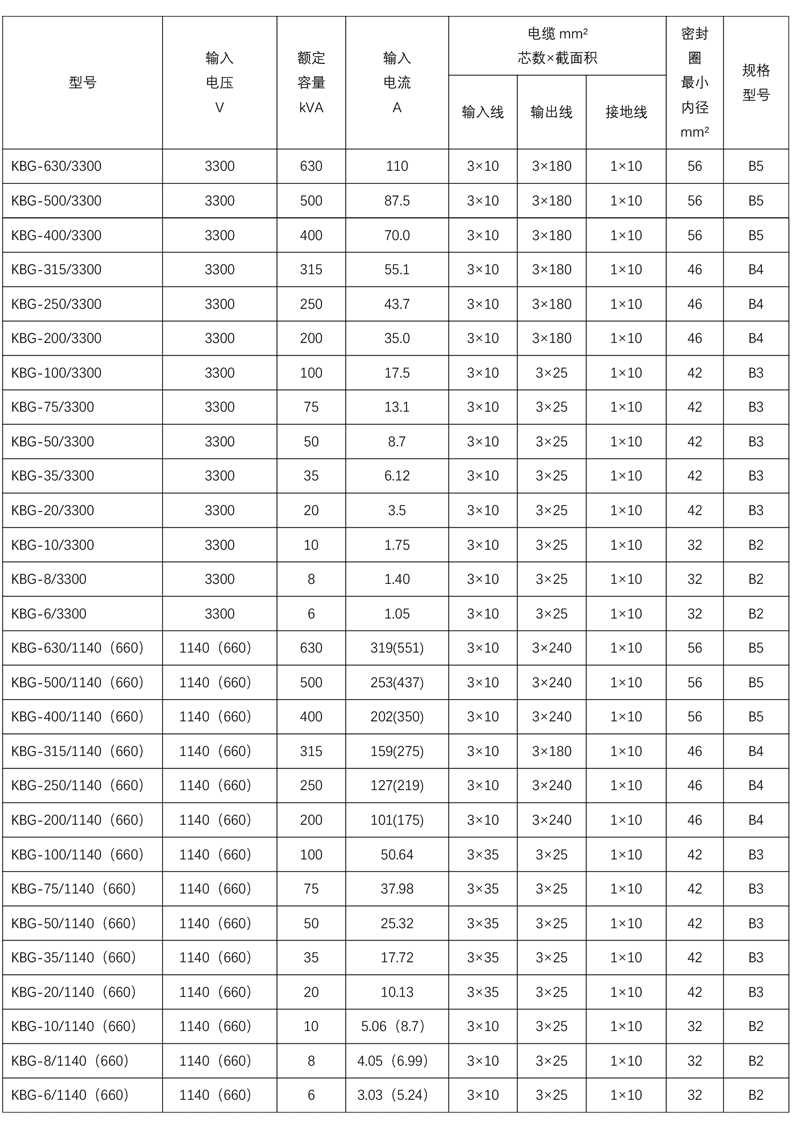

6.5.4 电缆使用要求

6.6 试运行前的准备、试运行启动、试运行

各项目检查合格后，可送高压进行空载试运行，检查变压器的噪音、温升等，待空载运行无异常现象后，方可接入负载。

6.7 变压器应可靠接地。

7. 故障分析与检查

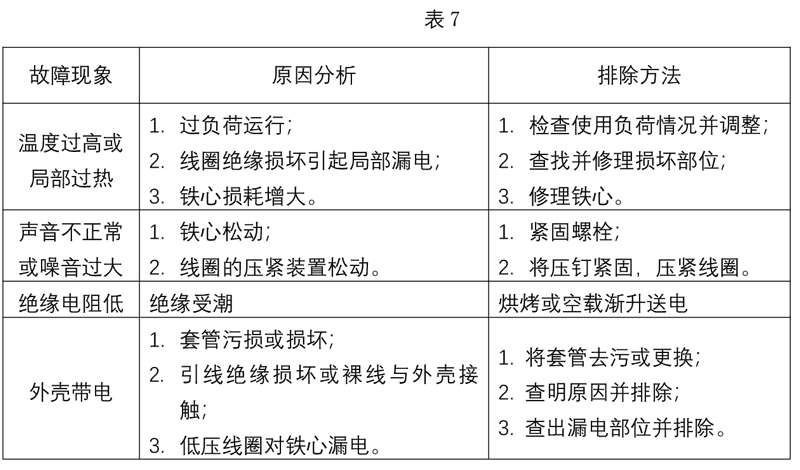

7.1 变压器常见故障分析与排除方法见表 7

7.2 一般故障按正常顺序停电，紧急情况可直接断开上级断路器。

8. 保养、维修

8.1 警告：严禁带电开盖，严禁损伤隔爆面！

8.2 长期运行时，定期（6 个月左右）检查和保养各处隔爆面，涂防锈油脂，防止隔爆面锈蚀，并进行必要的绝缘试验。按井下保护细则，定期检查外壳有无损伤，电缆在出线装置中是否牢靠，接地装置是否完整牢固。

8.3 在变压器箱壳上层气腔内设置温度继电器，如温度过高将会发出警报，此时应立即切除负荷，检查故障原因。及时排除后再合闸，但内腔温度必须下降到一定温度以下，报警才会停止，否则即使排除了故障，合闸后仍然报警。

8.4 长期停置时，使用前对产品做绝缘性能试验。对产品进行维修时，需进行以下几项：

1. 对隔爆面进行防腐处理

2. 壳体水压试验

3. 对铁心、绕组进行中间试验

4. 对绕组已烧毁的进行重新绕制、修复

9. 运输与贮存

9.1 产品运输过程中，不得倒置，不得碰撞，严防雨淋和受潮；

9.2 产品保管在环境温度不大于+35℃，相对温度不大于 80%，不含有破坏金属和绝缘的腐蚀

性气体的仓库中。

10. 订货须知

10.1用户订货须写明购买产品型号、名称、容量、联结组别、电压比、分接电压范围和订购台数。

如：KBG-100/3300，矿用隔爆型干式变压器，容量 100kVA，5 台。
