串联电抗器

产品概述

与过谐型电容器串联组成调谐型无功功率补偿设备，保护电容器，防止谐波放大，吸收部分谐波电流，起一定的滤波作用，串联电抗器的选取要根据系统的谐波频谱，串联电抗器必须和过谐型电容器串联适用。

产品应用

串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。通常有电抗率4.5~6%电抗器，对5 次谐波通常电抗率为6%属于高感值电抗器，对3 次谐波通常电抗率为12~13%，对2 次谐波通常电抗率26~27%属甚高感值电抗器。
接入串联电抗器，电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈ -d = 即运行电压升高6%，工作电流也随之大约6%。运行经验 认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐 波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

技术规格

1. 工作电压：220VAC-1140VAC
2. 工作电流：5A-600A
3. 工作频率：50/60Hz.
4. 电抗率：6%、7%、14%
5. 绝缘等级：class F,H
6. 使用环境：-10…+45 ℃,额定值不会降低。最高可达+55℃,
                    在45℃以上，每升高1℃，额定电流降低2%
7. 防护等级：IP00-IP22
8. 最大电流：1.5×额定电流，持续60S
9. 噪      音：≤65dB
10. 温      升：≤70K
11.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
12.绝缘电阻：1000VDC绝缘阻值≥100MΩ
13.海拔高度不超过2000米。
14.运行环境温度-25℃～+45℃，相对湿度不超过90%。
15.周围无有害气体，无易燃易爆物品。
16.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
17.执行标准：
                     IEC289:1987电抗器
                     GB10229-88电抗器(eqvIEC289:1987)
                     JB9644-1999半导体电气传动用电抗器。

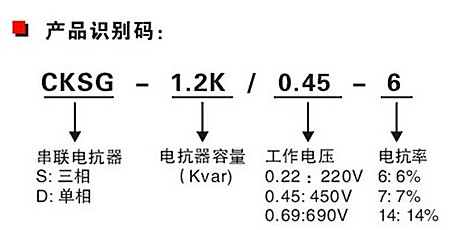

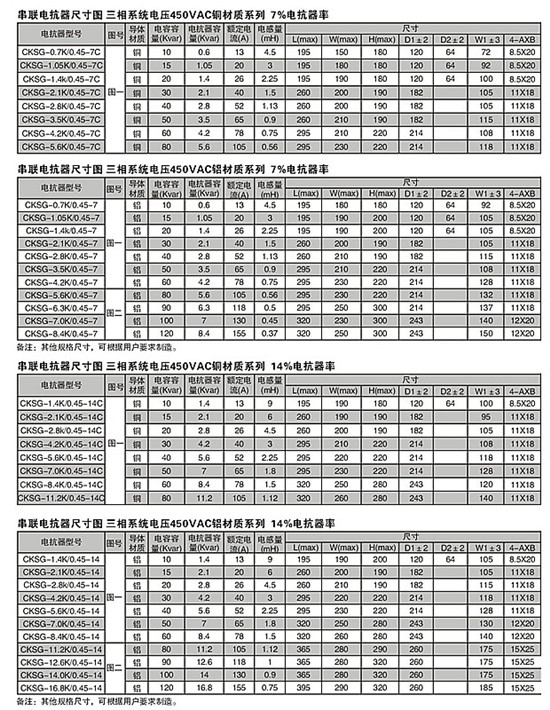

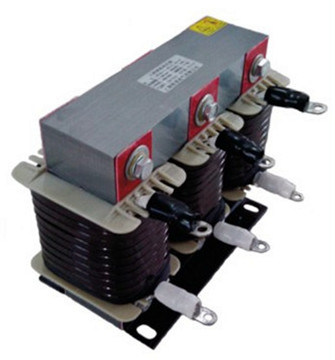

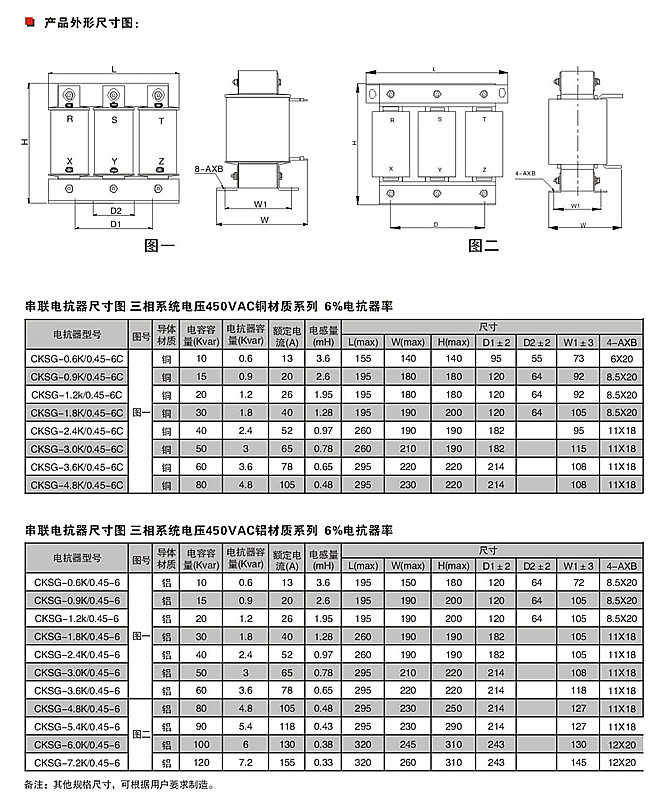

产品尺寸

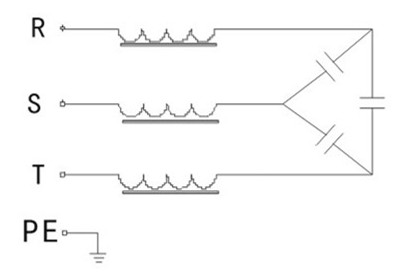

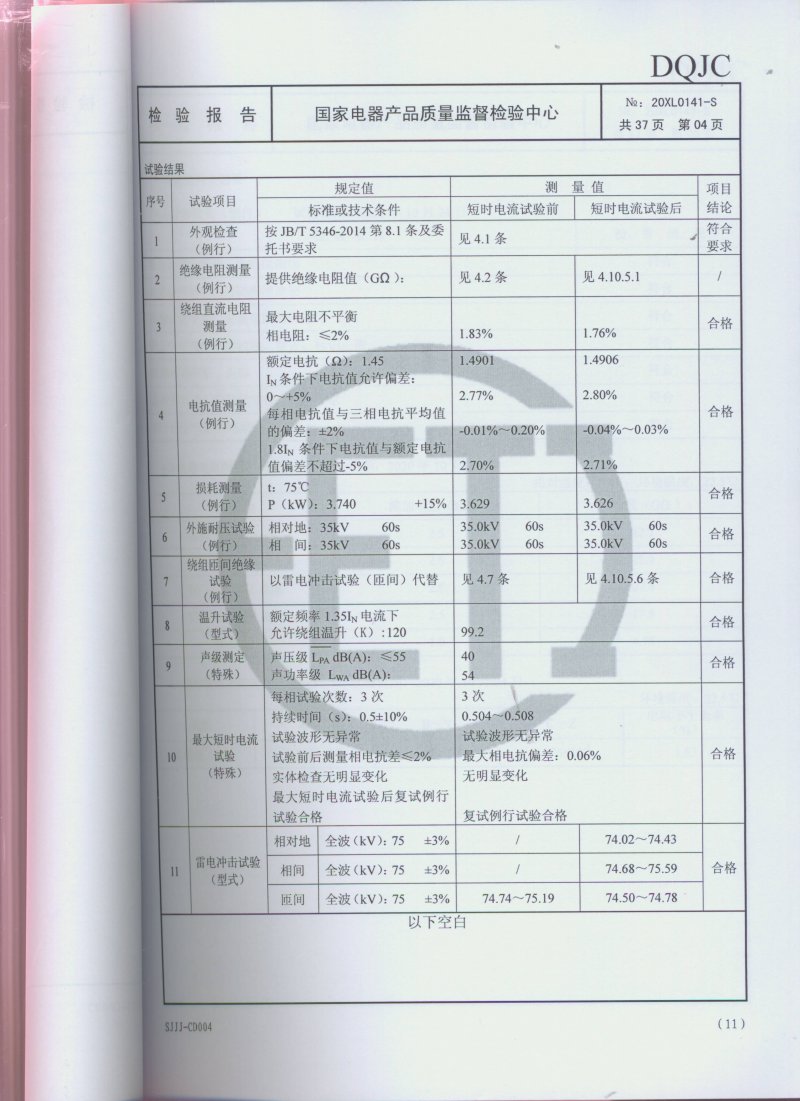

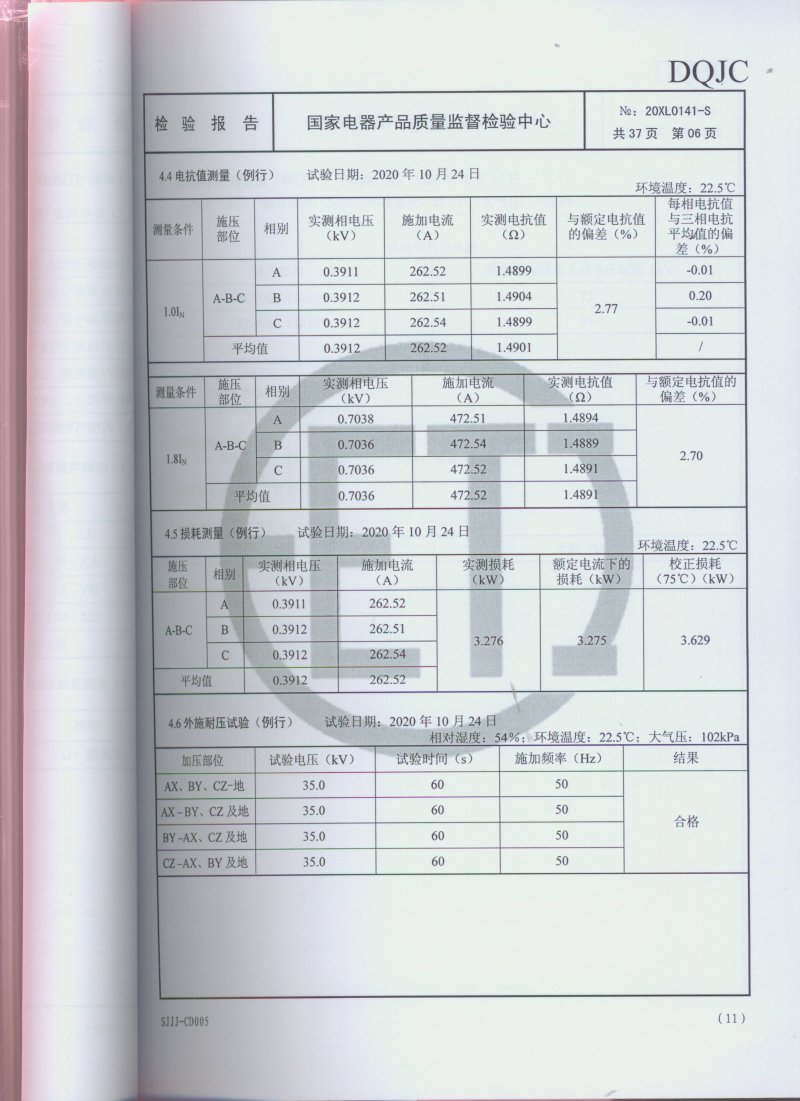

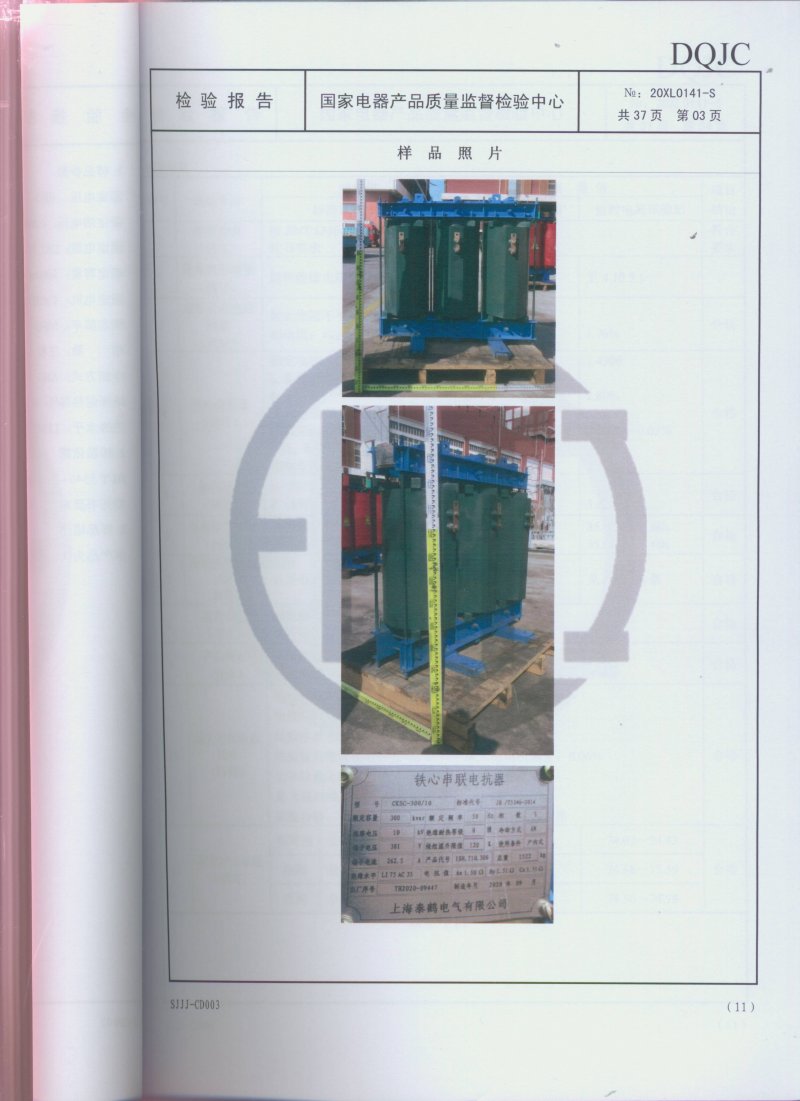

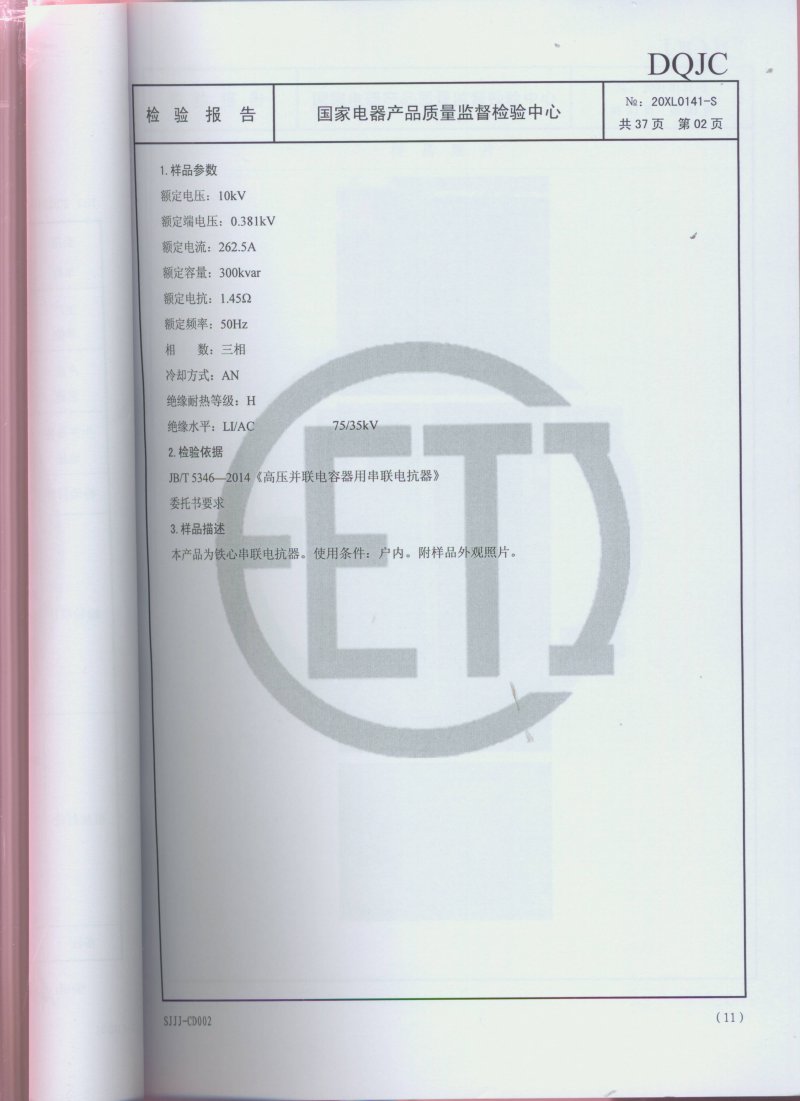

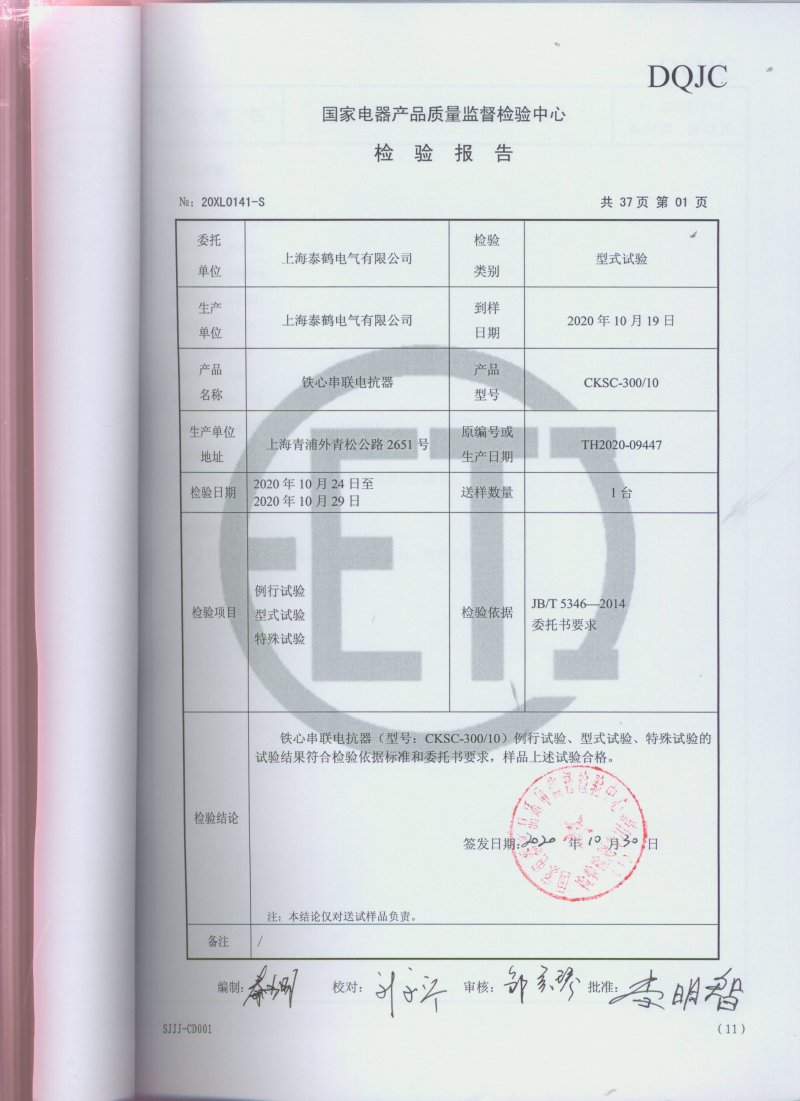

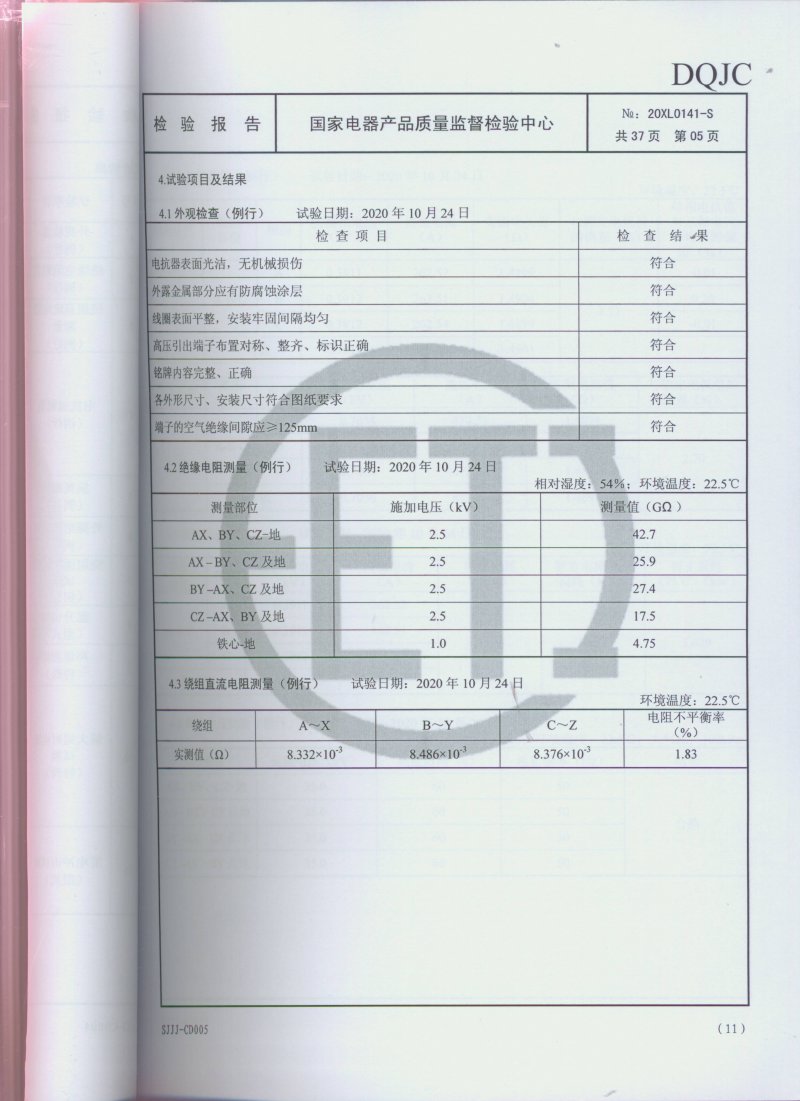

产品检验报告
