三相交流输入电抗器

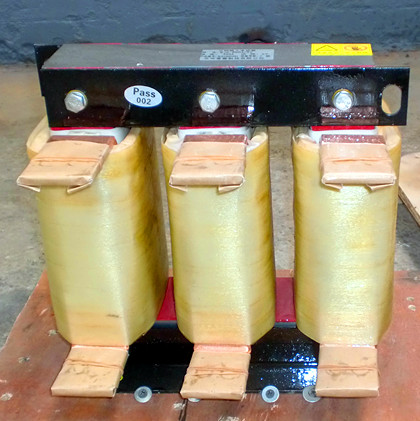

三相交流输入电抗器

产品概述

输入电抗器可被用于给线路电源提供改进的过载保护,并能减小变频器产生的电流谐波失真。提高输入电源的功率因素,减少高次谐波,抑制变频器在电源设备上的浪涌。电抗器的值定义为对于2%-4%额定电源电压之间的电压降如果大于此值,就会引起转矩损失。





产品应用

特别在下列环境下推荐使用进线电抗器:
1.几个变频器并联紧密连接;

2.线路电源有来自其他设备的明显 扰动(干扰,过电压);
3.线路电源各相之间存在电压不平衡,超过额定电压的1.8%;
4.在同一线路上安装有大量的变频器;
5.减小cos∮校正电容器上的过载,如果装置中含有一个功率系数校正设备;
6.电源容量为600kVA及以上,且变频器安装位置离大容量电源在10m以内;
7.变频器由阻抗非常低的线路供电(在变压器容量比变频器额定值高10倍)。

技术规格

1.工作电压:220VAC-1140VAC;
2.工作频率:50/60Hz;

3.工作电流:3A-1600A;
4.绝缘等级:class F,H;
5.使用环境:-10~+45 ℃,额定值不会降低。最高可达+55℃,在45℃以上,每升高1℃,额定电流降低2%;
6.防护等级:IP00-IP22;
7.压      降:<4% 大于此范围会引起转矩损失;
8.最大电流:1.5×额定电流,持续60S;
9.噪      音:≤65dB;10.温     升:≤85K;
11.抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试);
12.绝缘电阻:1000VDC绝缘阻值≥100MΩ;
13.海拔高度不超过2000米;
14.运行环境温度-25℃~+45℃,相对湿度不超过90%;
15.周围无有害气体,无易燃易爆物品;
16.周围环境应有良好的通风条件,如装在柜内,应加装通风设备;
17.执行标准:
                    IEC289:1987电抗器;
                    GB10229-88电抗器(eqvIEC289:1987);
                    JB9644-1999半导体电气传动用电抗器。

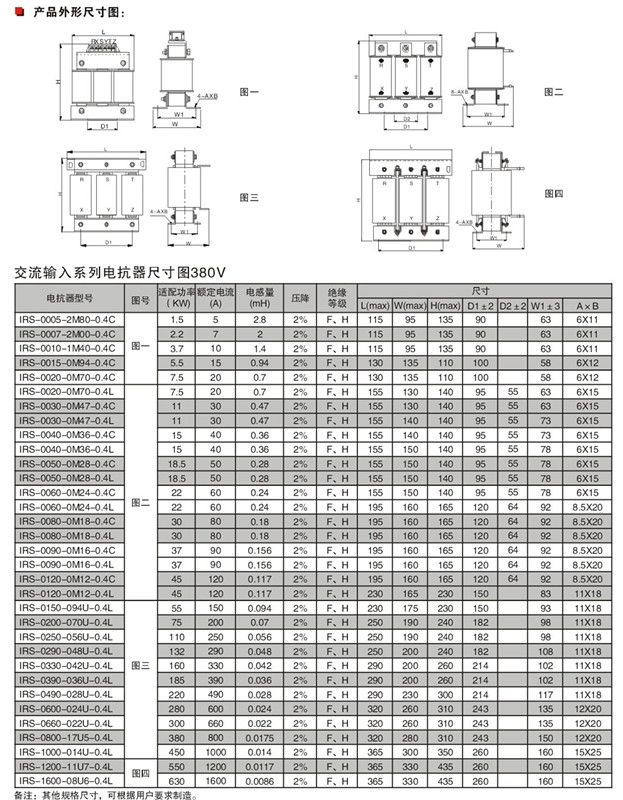

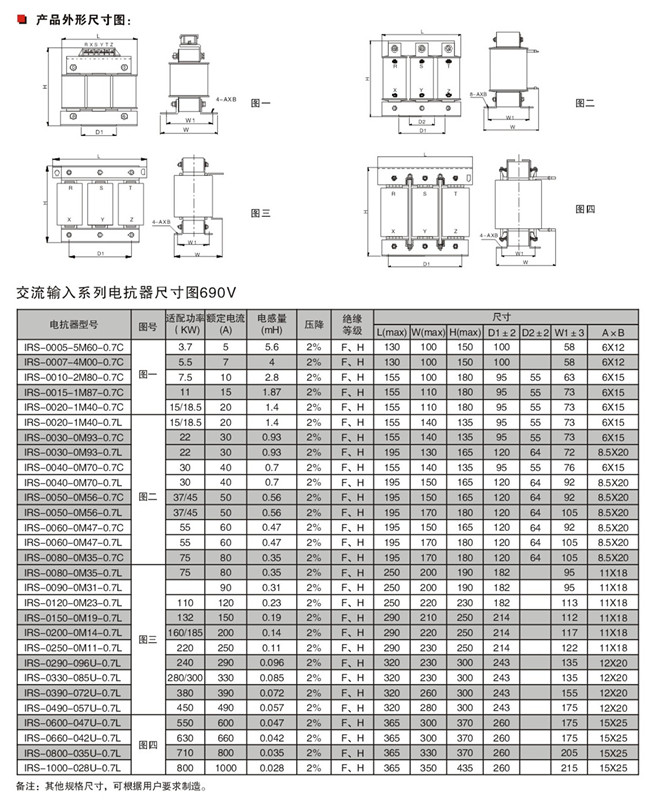

产品尺寸
