三相交流输出电抗器

三相交流输出电抗器

产品概述

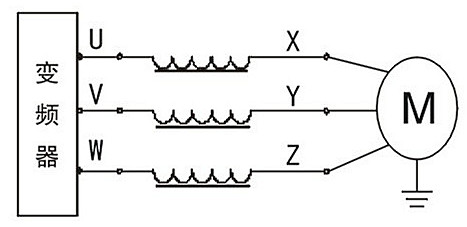

安装在变频器输出端,用于限制变频器 与电机连接电缆的容性充电电流,钝化变频 器输出的PWM波的电压上升率。 电机电缆长度超过一定值时,建议在变频器与电机之间插入一个电机电抗器。用于补偿在长导线时的电容再充电电流。此最大长度决定于变频器的额定值以及电机电缆的类型。



产品应用

1.将dv/dt限制到500V/us;
2.将电机端子上的过电压限制到:1000V至400V~(rms值);
                                                    1150V至460V~(rms值);
3.打开滤波器与电机之间的接触器所引起的滤波器干扰;
4.减小电机接地泄漏电流。

技术规格

1.工作电压:220VAC-1140VAC
2.工作频率:50/60Hz.
3.工作电流:3A-1600A
4.载波频率:2-8KHz.
5.绝缘等级:class F,H
6.使用环境:-10~+45 ℃,额定值不会降低。最高可达+55℃,
                    在45℃以上,每升高1℃,额定电流降低2%
7.防护等级:IP00-IP22
8.压      降:<4% 大于此范围会引起转矩损失
9.最大电流:1.5×额定电流,持续60S
10.噪      音:≤65dB
11.温     升:≤85K
12.抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
13.绝缘电阻:1000VDC绝缘阻值≥100MΩ
14.海拔高度不超过2000米。
15.运行环境温度-25℃~+45℃,相对湿度不超过90%。
16.周围无有害气体,无易燃易爆物品。
17.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
18.执行标准:
                    IEC289:1987电抗器
                   GB10229-88电抗器(eqvIEC289:1987)
                   JB9644-1999半导体电气传动用电抗器

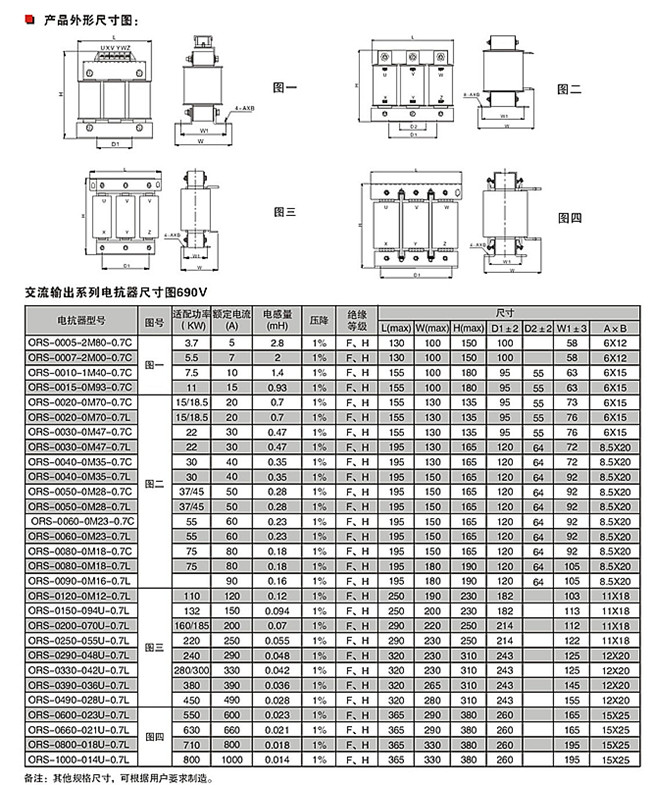

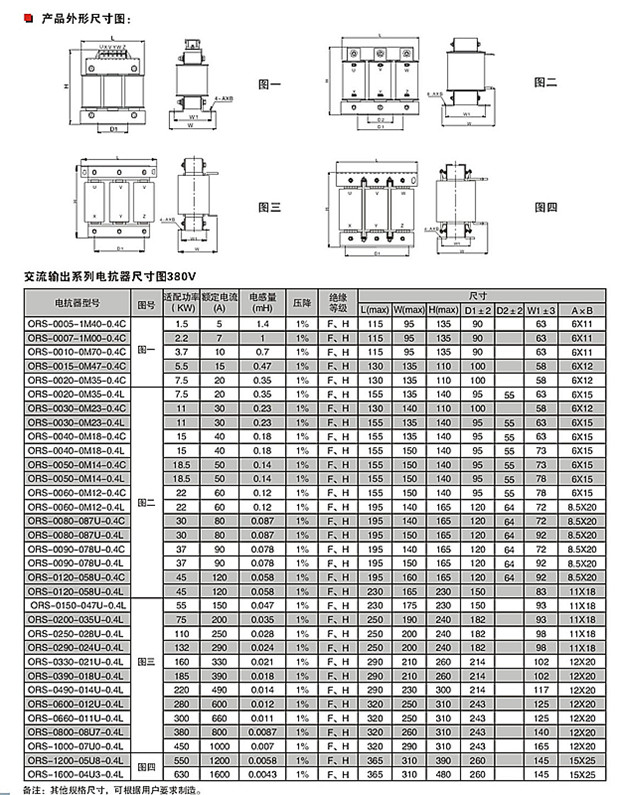

产品尺寸
